Page 65 - Дисертація_Сободош_Наталія_Йосипівна

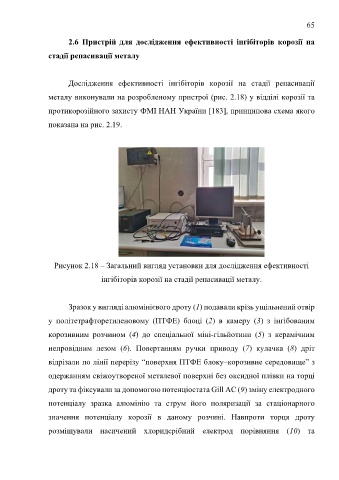

P. 65
65
2.6 Пристрій для дослідження ефективності інгібіторів корозії на
стадії репасивації металу
Дослідження ефективності інгібіторів корозії на стадії репасивації
металу виконували на розробленому пристрої (рис. 2.18) у відділі корозії та
протикорозійного захисту ФМІ НАН України [183], принципова схема якого
показана на рис. 2.19.
Рисунок 2.18 – Загальний вигляд установки для дослідження ефективності
інгібіторів корозії на стадії репасивації металу.
Зразок у вигляді алюмінієвого дроту (1) подавали крізь ущільнений отвір
у політетрафторетиленовому (ПТФЕ) блоці (2) в камеру (3) з інгібованим
корозивним розчином (4) до спеціальної міні-гільйотини (5) з керамічним
непровідним лезом (6). Повертанням ручки приводу (7) кулачка (8) дріт
відрізали по лінії перерізу “поверхня ПТФЕ блоку–корозивне середовище” з
одержанням свіжоутвореної металевої поверхні без оксидної плівки на торці
дроту та фіксували за допомогою потенціостата Gill AC (9) зміну електродного
потенціалу зразка алюмінію та струм його поляризації за стаціонарного
значення потенціалу корозії в даному розчині. Навпроти торця дроту
розміщували насичений хлоридсрібний електрод порівняння (10) та
