67

силу тертя; електродний потенціал; струм поляризації; потенціодинамічні

криві [184].

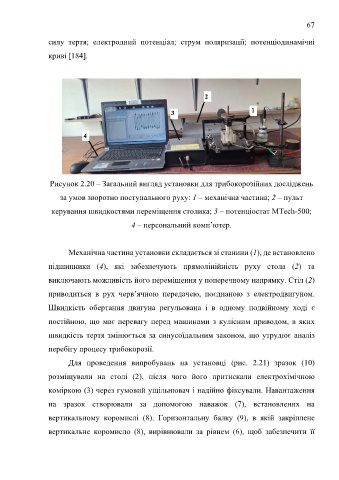

Рисунок 2.20 – Загальний вигляд установки для трибокорозійних досліджень

за умов зворотно поступального руху: 1 – механічна частина; 2 – пульт

керування швидкостями переміщення столика; 3 – потенціостат MTech-500;

4 – персональний комп’ютер.

Механічна частина установки складається зі станини (1), де встановлено

підшипники (4), які забезпечують прямолінійність руху стола (2) та

виключають можливість його переміщення у поперечному напрямку. Стіл (2)

приводиться в рух черв’ячною передачею, поєднаною з електродвигуном.

Швидкість обертання двигуна регульована і в одному подвійному ході є

постійною, що має перевагу перед машинами з кулісним приводом, в яких
швидкість тертя змінюється за синусоїдальним законом, що утрудює аналіз

перебігу процесу трибокорозії.
Для проведення випробувань на установці (рис. 2.21) зразок (10)

розміщували на столі (2), після чого його притискали електрохімічною
коміркою (3) через гумовий ущільнювач і надійно фіксували. Навантаження

на зразок створювали за допомогою наважок (7), встановлених на

вертикальному коромислі (8). Горизонтальну балку (9), в якій закріплене

вертикальне коромисло (8), вирівнювали за рівнем (6), щоб забезпечити її
