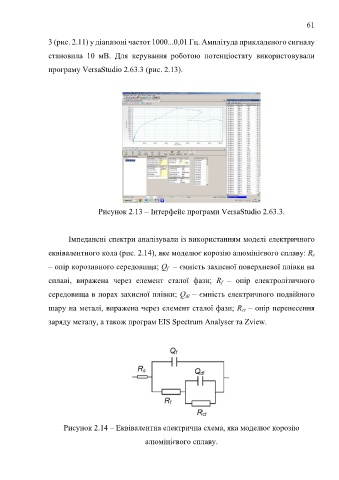

Page 61 - Дисертація_Сободош_Наталія_Йосипівна
P. 61
61
3 (рис. 2.11) у діапазоні частот 1000...0,01 Гц. Амплітуда прикладеного сигналу
становила 10 мВ. Для керування роботою потенціостату використовували
програму VersaStudio 2.63.3 (рис. 2.13).
Рисунок 2.13 – Інтерфейс програми VersaStudio 2.63.3.
Імпедансні спектри аналізували із використанням моделі електричного
еквівалентного кола (рис. 2.14), яке моделює корозію алюмінієвого сплаву: R s
– опір корозивного середовища; Q f – ємність захисної поверхневої плівки на
сплаві, виражена через елемент сталої фази; R f – опір електролітичного
середовища в порах захисної плівки; Q dl – ємність електричного подвійного
шару на металі, виражена через елемент сталої фази; R ct – опір перенесення
заряду металу, а також програм EIS Spectrum Analyser та Zview.
Рисунок 2.14 – Еквівалентна електрична схема, яка моделює корозію
алюмінієвого сплаву.
