продовження рис.3.19
350000 250000
300000
200000 4
Z im, Ω•см 2 200000 4 25000 Z im, Ω•см 2 150000
250000
150000
15000
100000 Z im, Ω•см 2 20000 100000 3000
10000
5 5
5000 3 6 2 50000 Z im, Ω•сm 2 2 2000 6 2
50000 1 Z im, Ω•см 1000 3
0
0 20000 40000 60000 1
Z re, Ω•см 2 0 0 1000 2000 3000 4000 5000
0 Z re, Ω•см 2 2
0 200000 400000 600000 800000 0 0 200000 400000 600000
Z re, Ω•см 2 Z re, Ω•см 2
ґ д

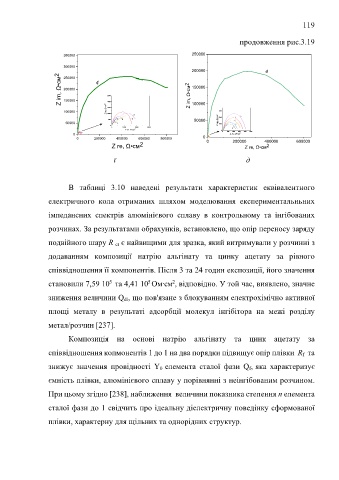

В таблиці 3.10 наведені результати характеристик еквівалентного
електричного кола отриманих шляхом моделювання експериментальньних
імпедансних спектрів алюмінієвого сплаву в контрольному та інгібованих
розчинах. За результатами обрахунків, встановлено, що опір переносу заряду
подвійного шару R ct є найвищими для зразка, який витримували у розчинні з
додаванням композиції натрію альгінату та цинку ацетату за рівного
співвідношення її компонентів. Після 3 та 24 годин експозиції, його значення
5
2
5
становили 7,59 10 та 4,41 10 Ом∙см , відповідно. У той час, виявлено, значне
зниження величини Q dl, що пов'язане з блокуванням електрохімічно активної
площі металу в результаті адсорбції молекул інгібітора на межі розділу
метал/розчин [237].
Композиція на основі натрію альгінату та цинк ацетату за
співвідношення копмонентів 1 до 1 на два порядки підвищує опір плівки R f та
знижує значення провідності Y 0 елемента сталої фази Q f, яка характеризує
ємність плівки, алюмінієвого сплаву у порівнянні з неінгібованим розчином.
При цьому згідно [238], наближення величини показника степення n елемента
сталої фази до 1 свідчить про ідеальну діелектричну поведінку сформованої
плівки, характерну для щільних та однорідних структур.
