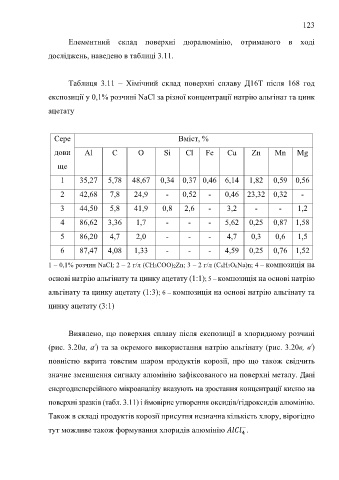

Page 123 - Дисертація_Сободош_Наталія_Йосипівна

123

Елементний склад поверхні дюралюмінію, отриманого в ході

досліджень, наведено в таблиці 3.11.

Таблиця 3.11 – Хімічний склад поверхні сплаву Д16T після 168 год

експозиції у 0,1% розчині NaCl за різної концентрації натрію альгінат та цинк

ацетату

Сере Вміст, %

дови Al C O Si Cl Fe Cu Zn Mn Mg

ще

1 35,27 5,78 48,67 0,34 0,37 0,46 6,14 1,82 0,59 0,56

2 42,68 7,8 24,9 - 0,52 - 0,46 23,32 0,32 -

3 44,50 5,8 41,9 0,8 2,6 - 3,2 - - 1,2

4 86,62 3,36 1,7 - - - 5,62 0,25 0,87 1,58

5 86,20 4,7 2,0 - - - 4,7 0,3 0,6 1,5

6 87,47 4,08 1,33 - - - 4,59 0,25 0,76 1,52

1 – 0,1% розчин NaCl; 2 – 2 г/л (СH3COO)2Zn; 3 – 2 г/л (C6H7O6Na)n; 4 – композиція на

основі натрію альгінату та цинку ацетату (1:1); 5 – композиція на основі натрію

альгінату та цинку ацетату (1:3); 6 – композиція на основі натрію альгінату та

цинку ацетату (3:1)

Виявлено, що поверхня сплаву після експозиції в хлоридному розчині

/
/
(рис. 3.20а, а ) та за окремого використання натрію альгінату (рис. 3.20в, в )
повністю вкрита товстим шаром продуктів корозії, про що також свідчить

значне зменшення сигналу алюмінію зафіксованого на поверхні металу. Дані

енергодисперсійного мікроаналізу вказують на зростання концентрації кисню на

поверхні зразків (табл. 3.11) і ймовірне утворення оксидів/гідроксидів алюмінію.

Також в складі продуктів корозії присутня незначна кількість хлору, вірогідно

тут можливе також формування хлоридів алюмінію .
