Page 124 - Дисертація_Сободош_Наталія_Йосипівна

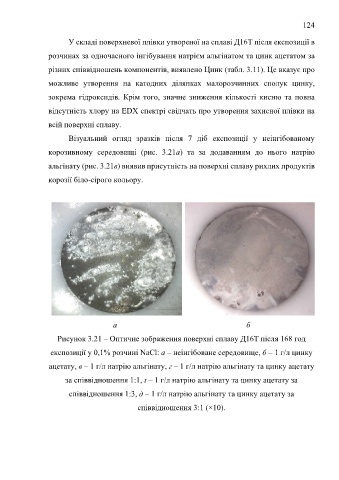

124

У складі поверхневої плівки утвореної на сплаві Д16Т після експозиції в

розчинах за одночасного інгібування натрієм альгінатом та цинк ацетатом за

різних співвідношень компонентів, виявлено Цинк (табл. 3.11). Це вказує про

можливе утворення на катодних ділянках малорозчинних сполук цинку,

зокрема гідроксидів. Крім того, значне зниження кількості кисню та повна

відсутність хлору на EDX спектрі свідчать про утворення захисної плівки на

всій поверхні сплаву.

Візуальний огляд зразків після 7 діб експозиції у неінгібованому

корозивному середовищі (рис. 3.21а) та за додаванням до нього натрію

альгінату (рис. 3.21в) виявив присутність на поверхні сплаву рихлих продуктів

корозії біло-сірого кольору.

a б

Рисунок 3.21 – Оптичне зображення поверхні сплаву Д16T після 168 год

експозиції у 0,1% розчині NaCl: a – неінгібоване середовище, б – 1 г/л цинку

ацетату, в – 1 г/л натрію альгінату, г – 1 г/л натрію альгінату та цинку ацетату

за співвідношення 1:1, ґ – 1 г/л натрію альгінату та цинку ацетату за

співвідношення 1:3, д – 1 г/л натрію альгінату та цинку ацетату за

співвідношення 3:1 (×10).
