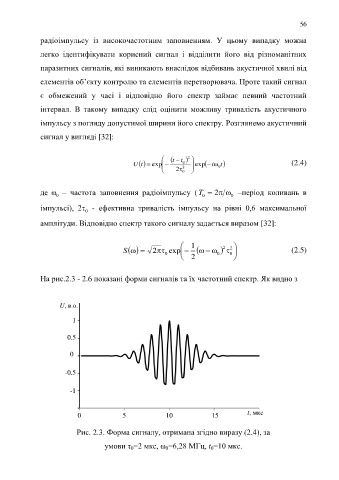

56

               радіоімпульсу  із  високочастотним  заповненням.  У  цьому  випадку  можна

               легко  ідентифікувати  корисний  сигнал  і  відділити  його  від  різноманітних

               паразитних сигналів, які виникають внаслідок відбивань акустичної хвилі від

               елементів об’єкту контролю та елементів перетворювача. Проте такий сигнал

               є  обмежений  у  часі  і  відповідно  його  спектр  займає  певний  частотний

               інтервал.  В  такому  випадку  слід  оцінити  можливу  тривалість  акустичного

               імпульсу з погляду допустимої ширини його спектру. Розглянемо акустичний

               сигнал у вигляді [32]:


                                                            t  t   
                                                                   2
                                                U   t   exp   0 2   exp  i  0   t                                  (2.4)
                                                                    
                                                          
                                                              2 0  

                                                                              
               де    –  частота  заповнення  радіоімпульсу  ( T        0    2   –період  коливань  в
                                                                                  0
                     0
               імпульсі),  2  -  ефективна  тривалість  імпульсу  на  рівні  0,6  максимальної
                               0
               амплітуди. Відповідно спектр такого сигналу задається виразом [32]:


                                                                 1                
                                                                               2
                                                                                  2
                                                                                   
                                            S      2   exp                                      (2.5)
                                                           0
                                                                 2          0    0  

               На рис.2.3 - 2.6 показані форми сигналів та їх частотний спектр. Як видно з


                      U, в.о.

                          1


                         0.5

                          0


                        -0.5

                          -1



                            0               5              10              15           t, мкс

                            Рис. 2.3. Форма сигналу, отримана згідно виразу (2.4), за


                                      умови τ =2 мкс, ω =6,28 МГц, t =10 мкс.
