Page 53 - ДисертСемак2
P. 53
53
де ν– коефіцієнт Пуасона, V – швидкість поперечної об’ємної акустичної
t
E/E 0
1 6
0.8 5
4
0.6
3
2
0.4
1
0.2
0
0.2 0.4 0.6 0.8 1 1.2
Z/Λ R

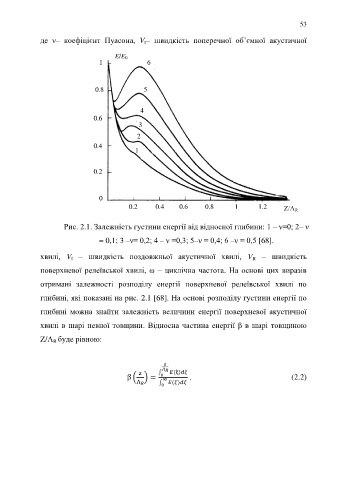

Рис. 2.1. Залежність густини енергії від відносної глибини: 1 – ν=0; 2– ν
= 0,1; 3 –ν= 0,2; 4 – ν =0,3; 5–ν = 0,4; 6 –ν = 0,5 [68].
хвилі, V – швидкість поздовжньої акустичної хвилі, V – швидкість
l
R
поверхневої релеївської хвилі, ω – циклічна частота. На основі цих виразів
отримані залежності розподілу енергії поверхневої релеївської хвилі по
глибині, які показані на рис. 2.1 [68]. На основі розподілу густини енергії по
глибині можна знайти залежність величини енергії поверхневої акустичної
хвилі в шарі певної товщини. Відносна частина енергії β в шарі товщиною
Z/Λ буде рівною:
R
. (2.2)
