58

S,в.о.

1

0
0.6 0.8 1 1.2 f, МГц

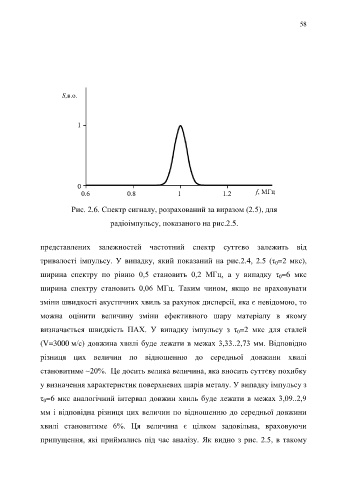

Рис. 2.6. Спектр сигналу, розрахований за виразом (2.5), для

радіоімпульсу, показаного на рис.2.5.

представлених залежностей частотний спектр суттєво залежить від

тривалості імпульсу. У випадку, який показаний на рис.2.4, 2.5 (τ =2 мкс),
0
ширина спектру по рівню 0,5 становить 0,2 МГц, а у випадку τ =6 мкс
0
ширина спектру становить 0,06 МГц. Таким чином, якщо не враховувати

зміни швидкості акустичних хвиль за рахунок дисперсії, яка є невідомою, то

можна оцінити величину зміни ефективного шару матеріалу в якому

визначається швидкість ПАХ. У випадку імпульсу з τ =2 мкс для сталей
0
(V=3000 м/с) довжина хвилі буде лежати в межах 3,33..2,73 мм. Відповідно

різниця цих величин по відношенню до середньої довжини хвилі

становитиме ~20%. Це досить велика величина, яка вносить суттєву похибку

у визначення характеристик поверхневих шарів металу. У випадку імпульсу з

τ =6 мкс аналогічний інтервал довжин хвиль буде лежати в межах 3,09..2,9
0
мм і відповідна різниця цих величин по відношенню до середньої довжини

хвилі становитиме 6%. Ця величина є цілком задовільна, враховуючи

припущення, які приймались під час аналізу. Як видно з рис. 2.5, в такому
