54
Відповідний графік залежності величини енергії від товщини шару показаний
на рис. 2.2. Як видно з графіка, із збільшенням товщини шару енергія
β
1.0
0.8
0.6
0.4
0.2
0
0 0.2 0.4 0.6 0.8 1.0 1.2 Z/Λ
R

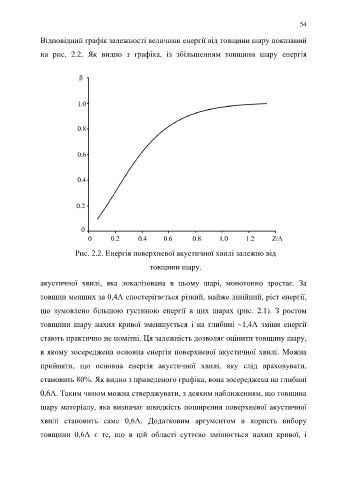

Рис. 2.2. Енергія поверхневої акустичної хвилі залежно від
товщини шару.
акустичної хвилі, яка локалізована в цьому шарі, монотонно зростає. За
товщин менших за 0,4Λ спостерігається різкий, майже лінійний, ріст енергії,
що зумовлено більшою густиною енергії в цих шарах (рис. 2.1). З ростом
товщини шару нахил кривої зменшується і на глибині ~1,4Λ зміни енергії
стають практично не помітні. Ця залежність дозволяє оцінити товщину шару,
в якому зосереджена основна енергія поверхневої акустичної хвилі. Можна
прийняти, що основна енергія акустичної хвилі, яку слід враховувати,
становить 80%. Як видно з приведеного графіка, вона зосереджена на глибині
0,6Λ. Таким чином можна стверджувати, з деяким наближенням, що товщина
шару матеріалу, яка визначає швидкість поширення поверхневої акустичної
хвилі становить саме 0,6Λ. Додатковим аргументом в користь вибору
товщини 0,6Λ є те, що в цій області суттєво змінюється нахил кривої, і
