Page 109 - ДисертСемак2

109

можна вважати, що її величину визначають властивості шару певної

товщини. Таким чином, проводячи вимірювання швидкості поверхневих

акустичних хвиль з різною частотою можна оцінити розподіл властивостей

металу по товщині [19-21]. В загальному випадку для коректного визначення

розподілу властивостей по товщині, слід розв’язати пряму задачу про

швидкість поширення поверхневої акустичної хвилі в середовищі з певним

розподілом властивостей. На основі цього шукати мінімум між виміряною

швидкістю поверхневих акустичних хвиль різної частоти та розрахованими

значеннями швидкості для різних розподілів властивостей. Проте такий

підхід є достатньо складний і, ймовірно, розв’язок можливий тільки

методами числового моделювання. Для практичних потреб можливо

використати оцінки, які грунтуються на експериментально визначених

значеннях швидкостей і розподілу властивостей в поверхневих шарах зразка.

З цією метою можна використати дані, приведені на рис. 4.6, 4.7. Подібний

графік представлений на рис. 4.12, на якому експериментальні залежності

0 2 4 6 8 f, МГц
0

5
4
-0.4

3

-0.8 2

-1.2
1
∆V/V,%

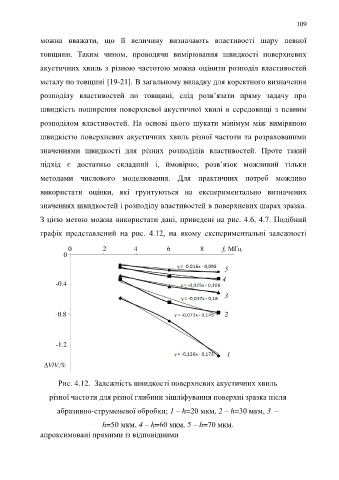

Рис. 4.12. Залежність швидкості поверхневих акустичних хвиль

різної частоти для різної глибини зішліфування поверхні зразка після

абразивно-струменевої обробки; 1 – h=20 мкм, 2 – h=30 мкм, 3 –

h=50 мкм, 4 – h=60 мкм, 5 – h=70 мкм.
апроксимовані прямими із відповідними
