Page 110 - ДисертСемак2

110

кутовими коефіцієнтами. Оскільки поверхневий шар має інші властивості, то

це призводить до появи залежності швидкості поверхневої акустичної хвилі

від частоти. За умови зменшення товщини модифікованого шару на поверхні

зразка частотна залежність швидкості буде зменшуватись. В якості

характеристики частотної залежності швидкості поверхневої акустичної

k

0.12

0.08

0.04

0
0 20 40 60 80 h, мкм
0

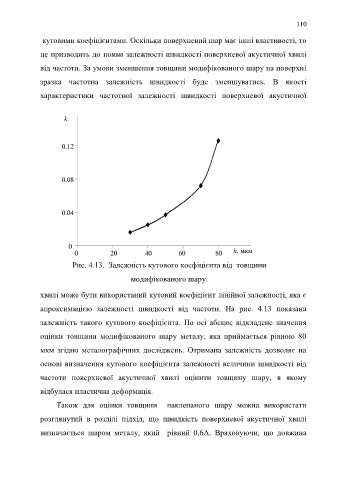

Рис. 4.13. Залежність кутового коефіцієнта від товщини
модифікованого шару.

хвилі може бути використаний кутовий коефіцієнт лінійної залежності, яка є

апроксимацією залежності швидкості від частоти. На рис. 4.13 показана

залежність такого кутового коефіцієнта. По осі абсцис відкладене значення

оцінки товщини модифікованого шару металу, яка приймається рівною 80

мкм згідно металографічних досліджень. Отримана залежність дозволяє на

основі визначення кутового коефіцієнта залежності величини швидкості від

частоти поверхневої акустичної хвилі оцінити товщину шару, в якому

відбулася пластична деформація.

Також для оцінки товщини наклепаного шару можна використати

розглянутий в розділі підхід, що швидкість поверхневої акустичної хвилі

визначається шаром металу, який рівний 0,6Λ. Враховуючи, що довжина
