Page 112 - ДисертСемак2

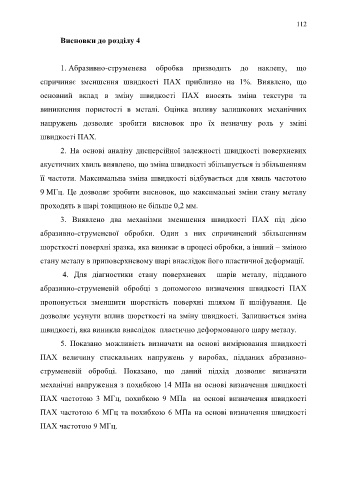

112

Висновки до розділу 4

1. Абразивно-струменева обробка призводить до наклепу, що

спричиняє зменшення швидкості ПАХ приблизно на 1%. Виявлено, що

основний вклад в зміну швидкості ПАХ вносять зміна текстури та

виникнення пористості в металі. Оцінка впливу залишкових механічних

напружень дозволяє зробити висновок про їх незначну роль у зміні

швидкості ПАХ.

2. На основі аналізу дисперсійної залежності швидкості поверхневих

акустичних хвиль виявлено, що зміна швидкості збільшується із збільшенням

її частоти. Максимальна зміна швидкості відбувається для хвиль частотою

9 МГц. Це дозволяє зробити висновок, що максимальні зміни стану металу

проходять в шарі товщиною не більше 0,2 мм.

3. Виявлено два механізми зменшення швидкості ПАХ під дією

абразивно-струменевої обробки. Один з них спричинений збільшенням

шорсткості поверхні зразка, яка виникає в процесі обробки, а інший – зміною

стану металу в приповерхневому шарі внаслідок його пластичної деформації.

4. Для діагностики стану поверхневих шарів металу, підданого

абразивно-струменевій обробці з допомогою визначення швидкості ПАХ

пропонується зменшити шорсткість поверхні шляхом її шліфування. Це

дозволяє усунути вплив шорсткості на зміну швидкості. Залишається зміна

швидкості, яка виникла внаслідок пластично деформованого шару металу.

5. Показано можливість визначати на основі вимірювання швидкості

ПАХ величину стискальних напружень у виробах, підданих абразивно-

струменевій обробці. Показано, що даний підхід дозволяє визначати

механічні напруження з похибкою 14 МПа на основі визначення швидкості

ПАХ частотою 3 МГц, похибкою 9 МПа на основі визначення швидкості

ПАХ частотою 6 МГц та похибкою 6 МПа на основі визначення швидкості

ПАХ частотою 9 МГц.
