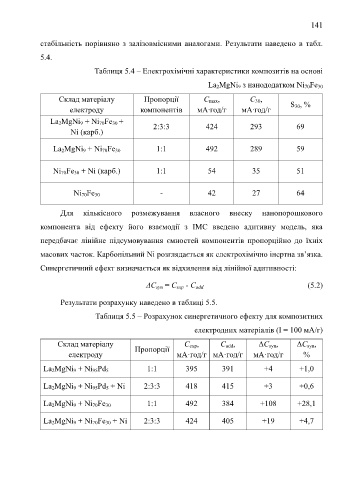

Page 146 - Thesis_Oprysk_Volodymyr
P. 146
141
стабільність порівняно з залізовмісними аналогами. Результати наведено в табл.
5.4.
Таблиця 5.4 – Електрохімічні характеристики композитів на основі
La 2MgNi 9 з нанододатком Ni 70Fe 30
Склад матеріалу Пропорції C max, C 30, S 30, %
електроду компонентів мА∙год/г мА∙год/г
La 2MgNi 9 + Ni 70Fe 30 + 2:3:3 424 293 69
Ni (карб.)
La 2MgNi 9 + Ni 70Fe 30 1:1 492 289 59
Ni 70Fe 30 + Ni (карб.) 1:1 54 35 51
Ni 70Fe 30 - 42 27 64
Для кількісного розмежування власного внеску нанопорошкового
компонента від ефекту його взаємодії з ІМС введено адитивну модель, яка
передбачає лінійне підсумовування ємностей компонентів пропорційно до їхніх
масових часток. Карбонільний Ni розглядається як електрохімічно інертна зв’язка.
Синергетичний ефект визначається як відхилення від лінійної адитивності:
ΔC syn = C exp - C add (5.2)
Результати розрахунку наведено в таблиці 5.5.
Таблиця 5.5 – Розрахунок синергетичного ефекту для композитних
електродних матеріалів (І = 100 мА/г)
Склад матеріалу C exp, C add, ΔC syn, ΔC syn,
електроду Пропорції мА·год/г мА·год/г мА·год/г %
La 2MgNi 9 + Ni 95Pd 5 1:1 395 391 +4 +1,0
La 2MgNi 9 + Ni 95Pd 5 + Ni 2:3:3 418 415 +3 +0,6
La 2MgNi 9 + Ni 70Fe 30 1:1 492 384 +108 +28,1
La 2MgNi 9 + Ni 70Fe 30 + Ni 2:3:3 424 405 +19 +4,7
