82

тного відбивання хвилі від його граней. Висока точність визначення швидкості

повинна бути забезпечена, в першу чергу, високою точністю виготовлення

зразка, його розмірами та паралельністю граней. Величина бази вимірювань

задається розмірами досліджуваного зразка. Визначення її величини вимагає

використання відповідного обладнання. Саме тому визначення абсолютного

значення величини швидкості є суттєво складнішим порівняно із визначенням

величини зміни швидкості під дією певних чинників, оскільки в останньому

випадку точність визначення бази вимірювання L може бути значно меншою.

Для ПАХ геометрія експерименту є іншою, оскільки ці хвилі поширюються по

поверхні і існує доступ до них по всій траєкторії їх проходження. На рис. 1.26

показана схема вимірювання швидкості ПАХ. Величина бази вимірювання в

цьому випадку, на відміну від об’ємних хвиль, не залежить від розмірів зразка.

Проте складність вимірювань швидкості ПАХ за схемою, показаною на

рис. 1.26, в тому, що необхідно визначати величину бази вимірювань. Більш
зручною є схема вимірювань, в якій збуджуюча та реєструючи призми жорстко

з’єднані між собою, що забезпечує постійну базу вимірювань [20]. Розмір бази

Перетворювач ПАХ Перетворювач ПАХ

Зразок

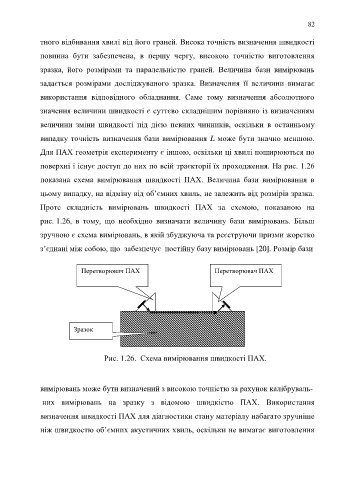

Рис. 1.26. Схема вимірювання швидкості ПАХ.

вимірювань може бути визначений з високою точністю за рахунок калібруваль-

них вимірювань на зразку з відомою швидкістю ПАХ. Використання

визначення швидкості ПАХ для діагностики стану матеріалу набагато зручніше

ніж швидкостю об’ємних акустичних хвиль, оскільки не вимагає виготовлення
