Для збудження та прийому ПАХ використовують зустрічно–штирьові

перетворювачі, перетворювачі на основі призми, пристрої, в яких

використовуються лазерні технології [140, 144–153]. На рис. 1.14. показано

схему збудження ПАХ методом призми. Він базується на перетворенні

поздовжньої хвилі у ПАХ. В цьому методі призма вздовж однієї із своїх граней

має акустичний контакт із досліджуваним зразком. На нахилену грань призми

приклеюється п’єзокераміка, яка перетворює електричний сигнал у по-

П’єзоелектрик Призма

Об’єкт
контролю

α

Об’ємна поздовжня

хвиля ПАХ

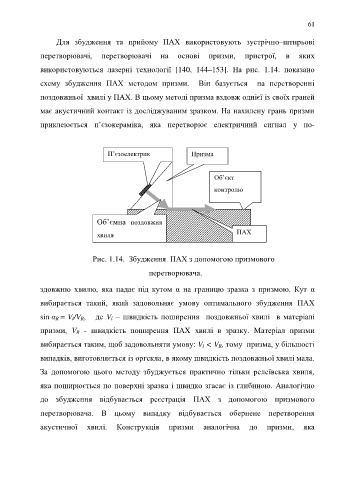

Рис. 1.14. Збудження ПАХ з допомогою призмового

перетворювача.

здовжню хвилю, яка падає під кутом α на границю зразка з призмою. Кут α

вибирається такий, який задовольняє умову оптимального збудження ПАХ

sin α R = V l/V R, де V l – швидкість поширення поздовжньої хвилі в матеріалі

призми, V R - швидкість поширення ПАХ хвилі в зразку. Матеріал призми
вибирається таким, щоб задовольняти умову: V l < V R, тому призма, у більшості

випадків, виготовляється із оргскла, в якому швидкість поздовжньої хвилі мала.
За допомогою цього методу збуджується практично тільки релеївська хвиля,

яка поширюється по поверхні зразка і швидко згасає із глибиною. Аналогічно
до збудження відбувається реєстрація ПАХ з допомогою призмового

перетворювача. В цьому випадку відбувається обернене перетворення

акустичної хвилі. Конструкція призми аналогічна до призми, яка
