76

сегментів розташованих під одним кутом для цілого зображення.

Завдяки своїм ознакам шліфи можуть спотворити загальну інформацію

про кількість пошкоджень дослідного зразка, тому необхідне їх

вилучення з вже сегментованого зображення.

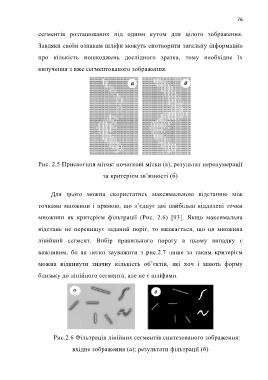

Рис. 2.5 Присвоєння міток: початкові мітки (а), результат перенумерації

за критерієм зв’язності (б)

Для цього можна скористатись максимальною відстанню між

точками множини і прямою, що з’єднує дві найбільш віддалені точки

множини як критерієм фільтрації (Рис. 2.6) [93]. Якщо максимальна

відстань не перевищує заданий поріг, то вважається, що ця множина

лінійний сегмент. Вибір правильного порогу в цьому випадку є

важливим, бо як легко зауважити з рис.2.7 лише за таким критерієм

можна відкинути значну кількість об’єктів, які хоч і мають форму

близьку до лінійного сегмента, але не є шліфами.

Рис.2.6 Фільтрація лінійних сегментів синтезованого зображення:

вхідне зображення (а); результати фільтрації (б)
