77

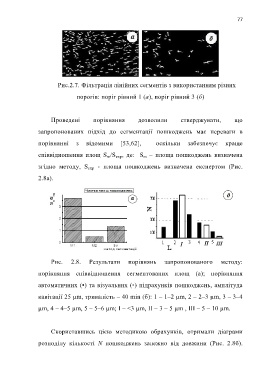

Рис.2.7. Фільтрація лінійних сегментів з використанням різних

порогів: поріг рівний 1 (а), поріг рівний 3 (б)

Проведені порівняння дозволили стверджувати, що

запропонованих підхід до сегментації пошкоджень має переваги в

порівнянні з відомими [53,62], оскільки забезпечує краще

співвідношення площ S /S exp , де: S – площа пошкоджень визначена
m
m
згідно методу, S exp - площа пошкоджень визначена експертом (Рис.

2.8а).

Рис. 2.8. Результати порівнянь запропонованого методу:

порівняння співвідношення сегментованих площ (а); порівняння

автоматичних (▪) та візуальних (▫) підрахунків пошкоджень, амплітуда

кавітації 25 µm, тривалість – 40 min (б): 1 – 1–2 µm, 2 – 2–3 µm, 3 – 3–4

µm, 4 – 4–5 µm, 5 – 5–6 µm; I – <3 µm, II – 3 – 5 µm , III – 5 – 10 µm.

Скориставшись цією методикою обрахунків, отримали діаграми

розподілу кількості N пошкоджень залежно від довжини (Рис. 2.8б).
