зображення. Обчисливши відсоткове співвідношення сумарної площі

областей для фрагментів зображення, класифікованих як зона в’язкого

руйнування до площі цілого зображення отримали залежність, яка

наведена на рис. 4.21.

S % процентний вміст
7 вяз/заг

6

5

4

3
0 1 2 3
3
C 10, mol/cm
H

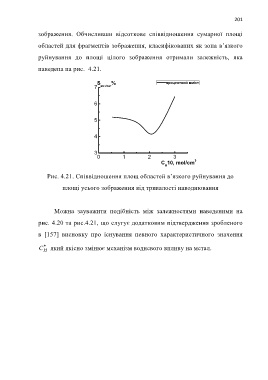

Рис. 4.21. Співвідношення площ областей в’язкого руйнування до

площі усього зображення від тривалості наводнювання

Можна зауважити подібність між залежностями наведеними на

рис. 4.20 та рис.4.21, що слугує додатковим підтвердження зробленого

в [157] висновку про існування певного характеристичного значення

∗
C який якісно змінює механізм водневого впливу на метал.
H
