Page 196 - Microsoft Word - Дисертація.docx

196

Після дегазації експлуатованого металу на зламах з’явилася досить

структурована зона витягування, яка перейшла у в’язке докритичне

підростання тріщин (рис. 4.14). Причому зона в’язкого (димплового)

підростання в сталі з більшою кількістю зупинок істотно вужча

(рис. 4.14г), ніж в сталі з їх меншою кількістю (рис. 4.14в). Крім того,

в’язке статичне підростання спостерігали вздовж всього фронту початкової

втомної тріщини в металі з меншої кількістю зупинок, і у вигляді

відокремлених один від одного острівців вздовж фронту вихідної утомної

тріщини в сталі з їх більшою кількістю [148].

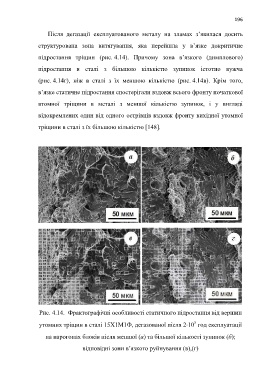

Рис. 4.14. Фрактографічні особливості статичного підростання від вершин

5
утомних тріщин в сталі 15Х1М1Ф, дегазованої після 2⋅10 год експлуатації
на парогонах блоків після меншої (а) та більшої кількості зупинок (б);

відповідні зони в’язкого руйнування (в),(г)
