Page 169 - Microsoft Word - Дисертація.docx

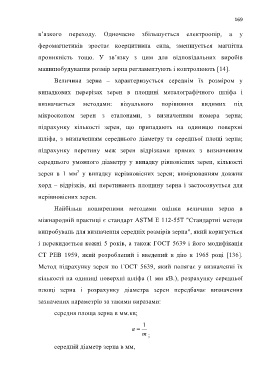

169

в’язкого переходу. Одночасно збільшується електроопір, а у

феромагнетиків зростає коерцитивна сила, зменшується магнітна

проникність тощо. У зв’язку з цим для відповідальних виробів

машинобудування розмір зерна регламентують і контролюють [14].

Величина зерна – характеризується середнім їх розміром у

випадкових перерізах зерен в площині металографічного шліфа і

визначається методами: візуального порівняння видимих під

мікроскопом зерен з еталонами, з визначенням номера зерна;

підрахунку кількості зерен, що припадають на одиницю поверхні

шліфа, з визначенням середнього діаметру та середньої площі зерна;

підрахунку перетину меж зерен відрізками прямих з визначенням

середнього умовного діаметру у випадку рівновісних зерен, кількості

3
зерен в 1 мм у випадку нерівновісних зерен; вимірюванням довжин
хорд – відрізків, які перетинають площину зерна і застосовується для

нерівновісних зерен.

Найбільш поширеними методами оцінки величини зерна в

міжнародній практиці є стандарт ASTM Е 112-55Т "Стандартні методи

випробувань для визначення середніх розмірів зерна", який коригується

і перевидається кожні 5 років, а також ГОСТ 5639 і його модифікація

СТ РЕВ 1959, який розроблений і введений в дію в 1965 році [136].

Метод підрахунку зерен по ГОСТ 5639, який полягає у визначенні їх

кількості на одиниці поверхні шліфа (1 мм кВ.), розрахунку середньої

площі зерна і розрахунку діаметра зерен передбачає визначення

зазначених параметрів за такими виразами:

середня площа зерна в мм.кв;

1
a =
m ;

середній діаметр зерна в мм,
