164

Якщо проаналізувати характер окремо взаємного розташування

карбідів та пор на основі функції J(r) то можна зауважити, що для обох

складових характерне регулярне розташування елементів для невеликих

відстаней, причому для карбідів ця відстань у півтори рази більша, що

можна пояснити їх розташуванням вздовж границь зерна. Для більших

відстаней обидвом складовим характерне кластерне розміщення, тобто

обидві складові представлені локальними скупченнями невеликого розміру

(Рис. 3.19).

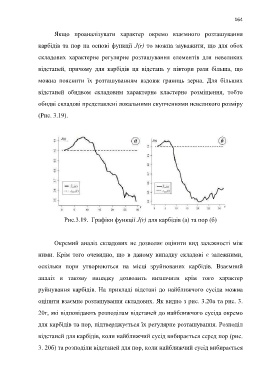

Рис.3.19. Графіки функції J(r) для карбідів (а) та пор (б)

Окремий аналіз складових не дозволяє оцінити вид залежності між

ними. Крім того очевидно, що в даному випадку складові є залежними,

оскільки пори утворюються на місці зруйнованих карбідів. Взаємний

аналіз в такому випадку дозволить визначити крім того характер

руйнування карбідів. На прикладі відстані до найближчого сусіда можна

оцінити взаємне розташування складових. Як видно з рис. 3.20а та рис. 3.

20г, які відповідають розподілам відстаней до найближчого сусіда окремо

для карбідів та пор, підтверджується їх регулярне розташування. Розподіл

відстаней для карбідів, коли найближчий сусід вибирається серед пор (рис.

3. 20б) та розподіли відстаней для пор, коли найближчий сусід вибирається
