160

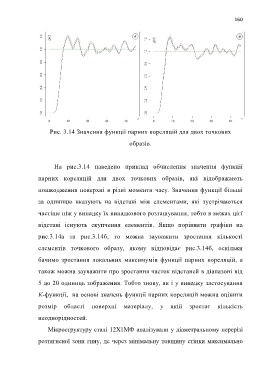

Рис. 3.14 Значення функції парних кореляцій для двох точкових

образів.

На рис.3.14 наведено приклад обчислення значення функції

парних кореляцій для двох точкових образів, які відображають

пошкодження поверхні в різні моменти часу. Значення функції більші

за одиницю вказують на відстані між елементами, які зустрічаються

частіше ніж у випадку їх випадкового розташування, тобто в межах цієї

відстані існують скупчення елементів. Якщо порівняти графіки на

рис.3.14а та рис.3.14б, то можна зауважити зростання кількості

елементів точкового образу, якому відповідає рис.3.14б, оскільки

бачимо зростання локальних максимумів функції парних кореляцій, а

також можна зауважити про зростання часток відстаней в діапазоні від

5 до 20 одиниць зображення. Тобто знову, як і у випадку застосування

К-функції, на основі значень функції парних кореляцій можна оцінити

розмір області поверхні матеріалу, у якій зростає кількість

неоднорідностей.

Мікроструктуру сталі 12Х1МФ аналізували у діаметральному перерізі

розтягненої зони гину, де через мінімальну товщину стінки максимально
