162

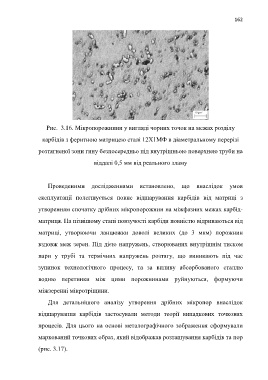

Рис. 3.16. Мікропорожнини у вигляді чорних точок на межах розділу

карбідів з феритною матрицею сталі 12Х1МФ в діаметральному перерізі

розтягненої зони гину безпосередньо під внутрішньою поверхнею труби на

віддалі 0,5 мм від реального зламу

Проведеними дослідженнями встановлено, що внаслідок умов

експлуатації полегшується повне відшарування карбідів від матриці з

утворенням спочатку дрібних мікропорожнин на міжфазних межах карбід-

матриця. На пізнішому етапі повзучості карбіди повністю відриваються від

матриці, утворюючи ланцюжки доволі великих (до 3 мкм) порожнин

вздовж меж зерен. Під дією напружень, створюваних внутрішнім тиском

пари у трубі та термічних напружень розтягу, що виникають під час

зупинок технологічного процесу, та за впливу абсорбованого сталлю

водню перетинки між цими порожнинами руйнуються, формуючи

міжзеренні мікротріщини.

Для детальнішого аналізу утворення дрібних мікропор внаслідок

відшарування карбідів застосували методи теорії випадкових точкових

процесів. Для цього на основі металографічного зображення сформували

маркований точкових образ, який відображав розташування карбідів та пор

(рис. 3.17).
