161

концентруються напруження, що робить її найслабшою ланкою гину. Під

час аналізу до уваги брали розподіл карбідів, їх розміри, склад, наявність

мікропорожнин, мікротріщин та їх орієнтацію по товщині стінки труби в

околі реального зламу та на віддалі до 15 мм від нього у напрямі до

нейтральної зони гину [134].

Дослідження структури гину безпосередньо у зоні розтягу зафіксували

практично одноманітну і типову феритну структуру з ланцюжками

карбідів вздовж меж зерен. В околі зовнішньої і внутрішньої поверхонь

труби на глибині до 200 мкм спостерігались великі (подекуди до 5 мкм)

карбіди, а межі зерен травленням виявлялися гірше (рис. 3.15 a, б),

порівняно з центральною частиною перерізу труби (рис. 3.15 в).

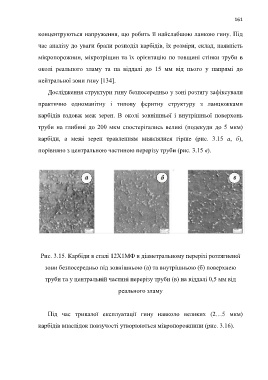

Рис. 3.15. Карбіди в сталі 12Х1МФ в діаметральному перерізі розтягненої

зони безпосередньо під зовнішньою (а) та внутрішньою (б) поверхнею

труби та у центральній частині перерізу труби (в) на віддалі 0,5 мм від

реального зламу

Під час тривалої експлуатації гину навколо великих (2…5 мкм)

карбідів внаслідок повзучості утворюються мікропорожнини (рис. 3.16).
