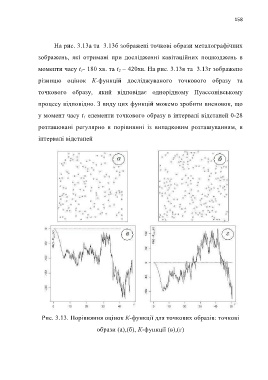

На рис. 3.13а та 3.13б зображені точкові образи металографічних
зображень, які отримані при дослідженні кавітаційних пошкоджень в
моменти часу t - 180 хв. та t – 420хв. На рис. 3.13в та 3.13г зображено
2
1
різницю оцінок К-функцій досліджуваного точкового образу та
точкового образу, який відповідає однорідному Пуассонівському
процесу відповідно. З виду цих функцій можемо зробити висновок, що
у момент часу t елементи точкового образу в інтервалі відстаней 0-28
1
розташовані регулярно в порівнянні із випадковим розташуванням, в
інтервалі відстаней
Рис. 3.13. Порівняння оцінок К-функції для точкових образів: точкові
образи (а),(б), К-функції (в),(г)
