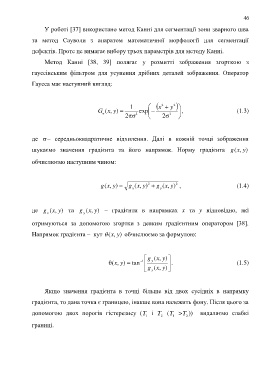

Page 46 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

46

У роботі [37] використано метод Канні для сегментації зони зварного шва

та метод Сауволи з апаратом математичної морфології для сегментації

дефектів. Проте це вимагає вибору трьох параметрів для методу Канні.

Метод Канні [38, 39] полягає у розмитті зображення згорткою з

гауссівським фільтром для усунення дрібних деталей зображення. Оператор

Гаусса має наступний вигляд:

1  x 2  y 2 
G (x , ) y  exp  , (1.3)

2  2  2  2 

де – середньоквадратичне відхилення. Далі в кожній точці зображення

шукаємо значення градієнта та його напрямок. Норму градієнта g (x , ) y

обчислюємо наступним чином:

2
g (x , ) y  g x (x , ) y  g y (x , ) y , (1.4)
2

де g (x , ) y та g (x , ) y – градієнти в напрямках х та у відповідно, які
x y

отримуються за допомогою згортки з деяким градієнтним оператором [38].

Напрямок градієнта – кут ( yx , ) обчислюємо за формулою:

 g (x ,  ) y
 ,( yx )  tan 1  y  . (1.5)
 g x (x , ) y 

Якщо значення градієнта в точці більше від двох сусідніх в напрямку

градієнта, то дана точка є границею, інакше вона належить фону. Після цього за

допомогою двох порогів гістерезису (T і T (T >T )) видаляємо слабкі
1 2 1 2
границі.
