Page 231 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 231
231

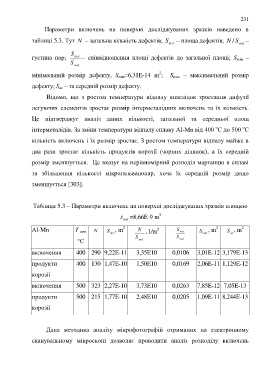

Параметри включень на поверхні досліджуваних зразків наведено в
таблиці 5.3. Тут N – загальна кількість дефектів; S – площа дефектів; N / S –
incl surf
S
густина пор; incl – співвідношення площі дефектів до загальної площі; S –
min
S surf
2
мінімальний розмір дефекту, S =6,31E-14 m ; S max – максимальний розмір
min
дефекту; S – та середній розмір дефекту.
av
Відомо, що з ростом температури відпалу внаслідок зростання дифузії
легуючих елементів зростає розмір інтерметалідних включень та їх кількість.
Це підтверджує аналіз даних кількості, загальної та середньої площ
о
о
інтерметалідів. За зміни температури відпалу сплаву Al-Mn від 400 С до 500 С
кількість включень і їх розмір зростає. З ростом температури відпалу майже в
два рази зростає кількість продуктів корозії (чорних ділянок), а їх середній
розмір зменшується. Це вказує на нерівномірний розподіл марганцю в сплаві
та збільшення кількості мікрогальванопар, хоча їх середній розмір дещо
зменшується [303].
Таблиця 5.3 ‒ Параметри включень на поверхні досліджуваних зразків площею
2
S surf =8,66E-9 m
2
2
2
Аl-Mn T N S , m N , 1/m S incl S , m S , m
2
ann
av
incl
max
S S
С surf surf
включення 400 290 9,22E-11 3,35E10 0,0106 3,01E-12 3,179E-13
продукти 400 130 1,47E-10 1,50E10 0,0169 2,06E-11 1,129E-12
корозії
включення 500 323 2,27E-10 3,73E10 0,0263 7,85E-12 7,05E-13
продукти 500 215 1,77E-10 2,48E10 0,0205 1,09E-11 8,244E-13
корозії
Дана методика аналізу мікрофотографій отриманих на електронному
сканувальному мікроскопі дозволяє проводити аналіз розподілу включень
