Page 220 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 220
220
Після сегментації формуємо таблицю локалізованих дефектів та їх
параметрів, зокрема, координат центра та площі (рис. 5.2).
а) б)
в) г)

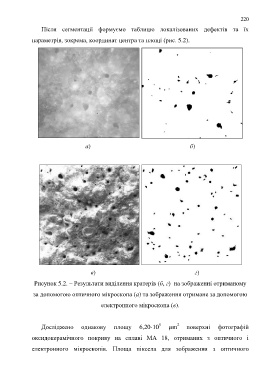

Рисунок 5.2. ‒ Результати виділення кратерів (б, г) на зображенні отриманому
за допомогою оптичного мікроскопа (a) та зображення отримане за допомогою
електронного мікроскопа (в).
5
Досліджено однакову площу 6,20·10 µm 2 поверхні фотографій
оксидокерамічного покриву на сплаві МА 18, отриманих з оптичного і
електронного мікроскопів. Площа піксела для зображення з оптичного
