Page 217 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

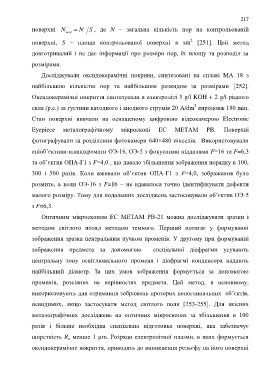

217

поверхні N med  N S , де N – загальна кількість пор на контрольованій

2
поверхні, S – площа контрольованої поверхні в sm [251]. Цей метод

довготривалий і не дає інформації про розміри пор, їх площу та розподіл за

розмірами.

Досліджували оксидокерамічні покриви, синтезовані на сплаві МА 18 з

найбільшою кількістю пор та найбільшим розкидом за розмірами [252].

Оксидокерамічні покриття синтезували в електроліті 3 g/l KOH + 2 g/l рідкого

2
скла (р.с.) за густини катодного і анодного струмів 20 A/dm впродовж 180 min.
Стан поверхні вивчали на оснащеному цифровою відеокамерою Electronic

Eyepiece металографічному мікроскопі ЕС МЕТАМ РВ. Поверхні

фотографували за розділення фотокамери 640×480 пікселів. Використовували

епіоб’єктиви-планахромати ОЭ-16, ОЭ-5 з фокусними віддалями F=16 та F=6,3

та об’єктив ОПА-Г1 з F=4,0 , що давало збільшення зображення порядку в 100,

300 і 500 разів. Коли вживали об’єктив ОПА-Г1 з F=4,0, зображення було

розмите, а коли ОЭ-16 з F=16 – не вдавалося точно ідентифікувати дефекти

малого розміру. Тому для подальших досліджень застосовували об’єктив ОЭ-5

з F=6,3.

Оптичним мікроскопом ЕС МЕТАМ РВ-21 можна досліджувати зразки і

методом світлого поля,і методом темного. Перший полягає у формуванні

зображення зразка центральним пучком променів. У другому при формуванні

зображення предмета за допомогою спеціальної діафрагми усувають

центральну зону освітлювального променя і діафрагмі конденсора надають

найбільший діаметр. За цих умов зображення формується за допомогою

променів, розсіяних на нерівностях предмета. Цей метод, в основному,

використовують для отримання зображень прозорих непоглинальних об’єктів,

невидимих, якщо застосувати метод світлого поля [253-255]. Для якісних

металографічних досліджень на оптичних мікроскопах за збільшення в 100

разів і більше необхідна спеціальна підготовка поверхні, яка забезпечує

шорсткість R менше 1 µm. Розряди електролітної плазми, в яких формується
a
оксидокерамічне покриття, приводять до виникнення рельєфу на його поверхні
