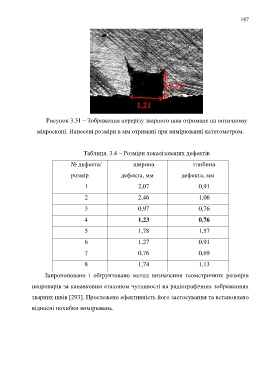

Рисунок 3.31 ‒ Зображення перерізу зварного шва отримане на оптичному

мікроскопі. Нанесені розміри в мм отримані при вимірюванні катетометром.

Таблиця. 3.4 ‒ Розміри локалізованих дефектів

№ дефекта/ ширина глибина

розмір дефекта, мм дефекта, мм

1 2,07 0,91

2 2,46 1,06

3 0,97 0,76

4 1,23 0,76

5 1,78 1,57

6 1,27 0,91

7 0,76 0,69

8 1,74 1,13

Запропоновано і обґрунтовано метод визначення геометричних розмірів

непроварів за канавковим еталоном чутливості на радіографічних зображеннях

зварних швів [293]. Простежено ефективність його застосування та встановлено

відносні похибки вимірювань.
