185

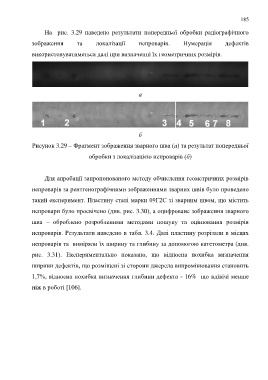

На рис. 3.29 наведено результати попередньої обробки радіографічного

зображення та локалізації непроварів. Нумерація дефектів

використовуватиметься далі при визначенні їх геометричних розмірів.

а

б

Рисунок 3.29 ‒ Фрагмент зображення зварного шва (а) та результат попередньої

обробки з локалізацією непроварів (б)

Для апробації запропонованого методу обчислення геометричних розмірів

непроварів за рентгенографічними зображеннями зварних швів було проведено

такий експеримент. Пластину сталі марки 09Г2С зі зварним швом, що містить

непровари було просвічено (див. рис. 3.30), а оцифроване зображення зварного
шва – оброблено розробленими методами пошуку та оцінювання розмірів

непроварів. Результати наведено в табл. 3.4. Далі пластину розрізали в місцях
непроварів та виміряли їх ширину та глибину за допомогою катетометра (див.

рис. 3.31). Експериментально показано, що відносна похибка визначення
ширини дефектів, що розміщені зі сторони джерела випромінювання становить

1,7%, відносна похибка визначення глибини дефекта - 16% що вдівічі менше

ніж в роботі [106].
