3.9. Комп’ютеризована система “Образ-Д3” для аналізу
рентгенографічних зображень
Для автоматизації процедури виявлення дефектних областей та визначення
їх параметрів на зображеннях отриманих при рентгенологічному, КПР та
магніто-порошковому контролі розроблені методи та програмне забезпечення
―ОБРАЗ-Д3‖ [294-296]

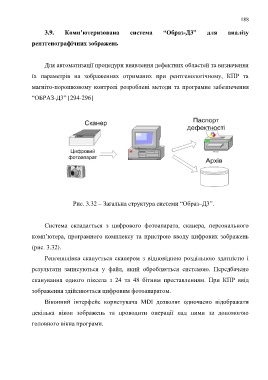

Рис. 3.32 ‒ Загальна структура системи ―Образ–Д3‖.
Система складається з цифрового фотоапарата, сканера, персонального
комп’ютера, програмного комплексу та пристрою вводу цифрових зображень
(рис. 3.32).
Ренгенплівка сканується сканером з відповідною роздільною здатністю і
результати записуються у файл, який обробляється системою. Передбачено
сканування одного піксела з 24 та 48 бітним преставленням. При КПР ввід
зображення здійснюється цифровим фотоапаратом.
Віконний інтерфейс користувача MDI дозволяє одночасно відображати
декілька вікон зображень та проводити операції над ними за допомогою
головного вікна програми.
