182

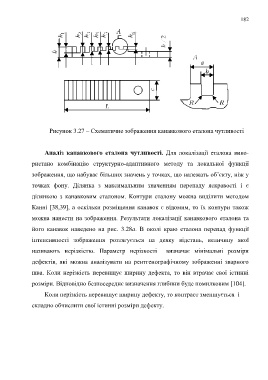

Рисунок 3.27 ‒ Схематичне зображення канавкового еталона чутливості

Аналіз канавкового еталона чутливості. Для локалізації еталона вико-

ристано комбінацію структурно-адаптивного методу та локальної функції

зображення, що набуває більших значень у точках, що належать об’єкту, ніж у

точках фону. Ділянка з максимальним значенням перепаду яскравості і є

ділянкою з канавковим еталоном. Контури еталону можна виділити методом

Канні [38,39], а оскільки розміщення канавок є відомим, то їх контури також

можна нанести на зображення. Результати локалізації канавкового еталона та

його канавок наведено на рис. 3.28а. В околі краю еталона перепад функції

інтенсивності зображення розтягується на деяку відстань, величину якої
називають нерізкістю. Параметр нерізкості визначає мінімальні розміри

дефектів, які можна аналізувати на рентгенографічному зображенні зварного
шва. Коли нерізкість перевищує ширину дефекта, то він втрачає свої істинні

розміри. Відповідно безпосереднє визначення глибини буде помилковим [104].
Коли нерізкість перевищує ширину дефекту, то контраст зменшується і

складно обчислити свої істинні розміри дефекту.
