Page 161 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 161
161

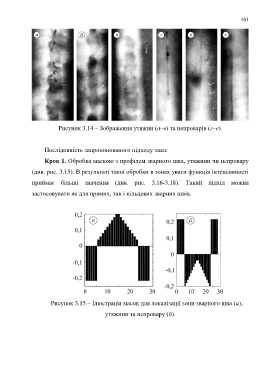

Рисунок 3.14 ‒ Зображення утяжин (а–в) та непроварів (г–е).
Послідовність запропонованого підходу така:
Крок 1. Обробка маскою з профілем зварного шва, утяжини чи непровару
(див. рис. 3.15). В результаті такої обробки в зонах уваги функція інтенсивності
приймає більші значення (див. рис. 3.16-3.18). Такий підхід можна
застосовувати як для прямих, так і кільцевих зварних швів.
Рисунок 3.15 ‒ Ілюстрація масок для локалізації зони зварного шва (а),
утяжини та непровару (б).
