Page 157 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

157

 2 (T )  P (T )( (T )  )  P (T )( (T )  )  2
2
b 0 0 1 1 (3.23)

де P (T ), P (T ) – кумулятивні ймовірності,  (T ),  (T ) – середні значення,
0 1 0 1
 2 (T ),  2 (T ) – дисперсії класів С і С . Далі обчислюємо порогове значення T
0 1 0 1 2
за методом Оцу для пікселів з рівнями сірого в діапазоні [1, T ].
2

a

b

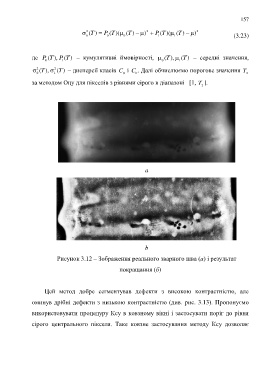

Рисунок 3.12 ‒ Зображення реального зварного шва (а) і результат

покращання (б)

Цей метод добре сегментував дефекти з високою контрастністю, але

оминув дрібні дефекти з низькою контрастністю (див. рис. 3.13). Пропонуємо

використовувати процедуру Ксу в ковзному вікні і застосувати поріг до рівня

сірого центрального пікселя. Таке ковзне застосування методу Ксу дозволяє
