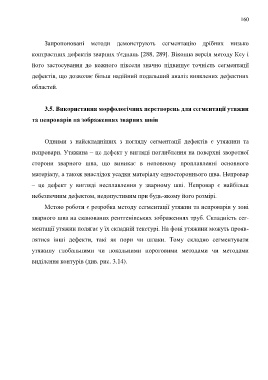

Page 160 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

160

Запропоновані методи демонструють сегментацію дрібних низько

контрастних дефектів зварних з'єднань [288, 289]. Віконна версія методу Ксу і

його застосування до кожного пікселя значно підвищує точність сегментації

дефектів, що дозволяє більш надійний подальший аналіз виявлених дефектних

областей.

3.5. Використання морфологічних перетворень для сегментації утяжин

та непроварів на зображеннях зварних швів

Одними з найскладніших з погляду сегментації дефектів є утяжини та

непровари. Утяжина – це дефект у вигляді поглиблення на поверхні зворотної

сторони зварного шва, що виникає в неповному проплавленні основного

матеріалу, а також внаслідок усадки матеріалу одностороннього шва. Непровар

– це дефект у вигляді несплавлення у зварному шві. Непровар є найбільш

небезпечним дефектом, недопустимим при будь-якому його розмірі.

Метою роботи є розробка методу сегментації утяжин та непроварів у зоні

зварного шва на сканованих рентгенівських зображеннях труб. Складність сег-

ментації утяжин полягає у їх складній текстурі. На фоні утяжини можуть прояв-

лятися інші дефекти, такі як пори чи шлаки. Тому складно сегментувати

утяжину глобальними чи локальними пороговими методами чи методами

виділення контурів (див. рис. 3.14).
