Page 20 - Міністерство освіти і науки України

18

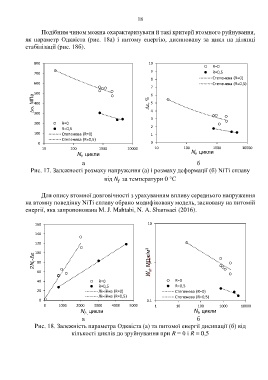

Подібним чином можна охарактеризувати й такі критерії втомного руйнування,
як параметр Одквіста (рис. 18а) і питому енергію, дисиповану за цикл на ділянці
стабілізації (рис. 18б).

800 10
R=0
9
700 R=0,5
8 Степенева (R=0)
600 Степенева (R=0,5)
7
500 6
, МПа 400 , % 5

300 4
3
200 R=0
2
R=0,5
100 Степенева (R=0) 1
Степенева (R=0,5)
0 0
10 100 1000 10000 10 100 1000 10000
N , цикли N , цикли
f
f
а б
Рис. 17. Залежності розмаху напруження (а) і розмаху деформації (б) NiTi сплаву
від за температури 0 °С

Для опису втомної довговічності з урахуванням впливу середнього напруження
на втомну поведінку NiTi сплаву обрано модифіковану модель, засновану на питомій
енергії, яка запропонована M. J. Mahtabi, N. A. Shamsaei (2016).

160 10
140

120

2N f Δε 100 W d , МДж/м 3 1
80

60
40 R=0 R=0
R=0,5 R=0,5
20 Лінійна (R=0) Степенева (R=0)
Лінійна (R=0,5) Степенева (R=0,5)
0 0.1
0 1000 2000 3000 4000 5000 1 10 100 1000 10000
N , цикли N , цикли
f
f ,
а б
Рис. 18. Залежність параметра Одквіста (а) та питомої енергії дисипації (б) від
кількості циклів до зруйнування при R = 0 і R = 0,5
