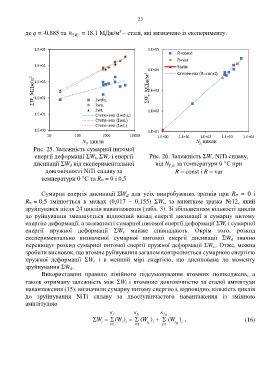

23

3
де q = -0,885 та α  W t = 18,1 МДж/м  сталі, які визначено із експерименту.

1.E+05 1.E+05
R=const
R=var
1.E+04 Static
1.E+04 Степенева (R=const)
ΣW e , МДж/м 3
ΣW, МДж/м 3 1.E+03 Σwdis, 1.E+03

1.E+02
Σwe,
Σwt, 1.E+02
1.E+01 Степенева (Σwdis,)
Степенева (Σwe,)
Степенева (Σwt,)
1.E+00 1.E+01
10 100 1000 10000 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04
N , цикли N цикли
f,
f
Рис. 25. Залежність сумарної питомої
енергії деформації ΣW t, ΣW e і енергії Рис. 26. Залежність ΣW e NiTi сплаву,
дисипації ΣW d від експериментальної від за температури 0 °С при
,
довговічності NiTi сплаву за R = const і R = var
температури 0 °С та R = 0 і 0,5

Сумарна енергія дисипації Σ для усіх випробуваних зразків при R = 0 і

R = 0,5 змінюється в межах (0,017 – 0,155) ΣW t, за винятком зразка №12, який
зруйнувався після 24 циклів навантаження (табл. 3). Зі збільшенням кількості циклів
до руйнування зменшується відносний вклад енергії дисипації в сумарну питому
енергію деформації, а залежності сумарної питомої енергії деформації ΣW t і сумарної
енергії пружної деформації ΣW e майже співпадають. Окрім того, розкид
експериментально визначеної сумарної питомої енергії дисипації ΣW d значно
перевищує розкид сумарної питомої енергії пружної деформації ΣW e.. Отже, можна
зробити висновок, що втомне руйнування загалом контролюється сумарною енергією
пружної деформації ΣW e і в меншій мірі енергією, що дисипована до моменту
зруйнування ΣW d.
Використавши правило лінійного підсумовування втомних пошкоджень, а
також отриману залежність між W t і втомною довговічністю за сталої амплітуди
навантаження (15), визначили сумарну питому енергію і, відповідно, кількість циклів
до зруйнування NiTi сплаву за двоступінчастого навантаження із змінною
амплітудою

N f N f I N f II
 W   ( )W   (W )   (W ) , (16)
t
i 1 t i i 1 t I i i 1 t II i
