Page 17 - Міністерство освіти і науки України
P. 17
15
перетворення залишкового мартенситу і зменшення res залишкової деформації в
межах від -0,2% до -0,11%. При цьому сумарна відновлювана відносна деформація
на ІІ-й ступені перед руйнуванням дорівнює 18%, що приблизно співпадає з
відновлюваною частиною залишкової деформації (~21%), спричиненої залишковим
мартенситом (P. Hua, 2020).
Зазначимо, що для обох блоків навантаження спостерігається добра кореляція
ефективного модуля пружності першого роду аустеніту та залишкових напружень,
які визначаються об’ємом незворотного мартенситу (рис. 13).
Зі збільшенням залишкових напружень ефективний модуль пружності першого
роду в останньому циклі навантаження блоків І та ІІ зменшується. Існує велика
різниця між значеннями ефективного модуля пружності першого роду для блоків І та
ІІ. За однакової залишкової деформації ефективний модуль пружності першого роду
менший за більшої амплітуди напружень.
1.6 35000
Step I
30000
1.2 Step II
25000
Δε res , % 0.8 МПа E A , 20000
15000
0.4
10000
0.0 І ступень
5000
ІІ ступень
-0.4 0
0 200 400 600 800 0 2 4 6 8
N, цикли ε , %
res

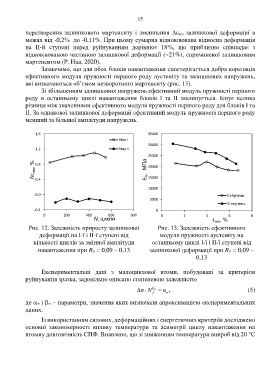

Рис. 12. Залежність приросту залишкової Рис. 13. Залежність ефективного
деформації на І-ї і ІІ-ї ступені від модуля пружності аустеніту на
кількості циклів за змінної амплітуди останньому циклі І-ї і ІІ-ї ступені від
навантаження при R = 0,09 – 0,13 залишкової деформації при R = 0,09 –
0,13
Експериментальні дані з малоциклової втоми, побудовані за критерієм
руйнування зразка, задовільно описано степеневою залежністю
β f σ α N σ , (5)
σ
де і параметри, значення яких визначали апроксимацією експериментальних
даних.
Із використанням силових, деформаційних і енергетичних критеріїв досліджено
основні закономірності впливу температури та асиметрії циклу навантаження на
втомну довговічність СПФ. Виявлено, що зі зниженням температури випроб від 20 °С
