Page 16 - Міністерство освіти і науки України

14

а б

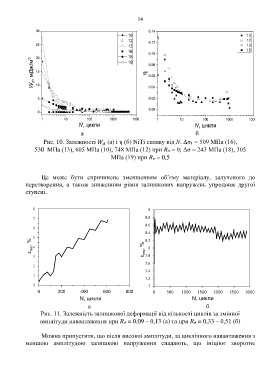

Рис. 10. Залежності (а) і η (б) NiTi сплаву від N. Δσ 1 = 509 МПа (16),

530 МПа (13), 605 МПа (10), 748 МПа (12) при R = 0; Δσ = 243 МПа (18), 305

МПа (19) при R = 0,5

Це може бути спричинене зменшенням об’єму матеріалу, залученого до
перетворення, а також зниженням рівня залишкових напружень упродовж другої
ступені.

8 9

7 8.8
8.6
6
8.4
5 8.2
ε res , % 4 ε res , % 8

3 7.8
7.6
2
7.4
1
7.2
0 7
0 200 400 600 800 0 500 1000 1500 2000 2500 3000
N, цикли N, цикли
a б
Рис. 11. Залежність залишкової деформації від кількості циклів за змінної
амплітуди навантаження при R = 0,09 – 0,13 (a) та при R = 0,33 – 0,51 (б)

Можна припустити, що після високої амплітуди, за циклічного навантаження з
меншою амплітудою залишкові напруження спадають, що ініціює зворотне
