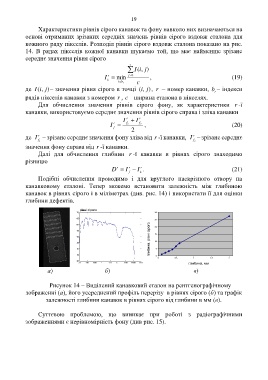

19

Характеристики рівнів сірого канавок та фону навколо них визначаються на
основі отриманих зрізаних середніх значень рівнів сірого вздовж еталона для
кожного ряду пікселів. Розподіл рівнів сірого вздовж еталона показано на рис.
14. В рядах пікселів кожної канавки шукаємо той, що має найменше зрізане
середнє значення рівня сірого
c
 I i, ( j)
r
I  min j0 , (19)
k
i b r c
i
I
)
де ( j )– значення рівня сірого в точці , ( j , r – номер канавки, b – індекси
, i
r
рядів пікселів канавки з номером r , c – ширина еталона в пікселях.
Для обчислення значення рівнів сірого фону, як характеристики r -ї
канавки, використовуємо середнє значення рівнів сірого справа і зліва канавки
I  I r
r
I  f l f r , (20)
r
f
2
r
r
де I – зрізане середнє значення фону зліва від r -ї канавки, I – зрізане середнє
f l f r
значення фону справа від r -ї канавки.
Далі для обчислення глибини r -ї канавки в рівнях сірого знаходимо
різницю
r
r
D  I  I k r . (21)
f
Подібні обчислення проводимо і для круглого наскрізного отвору на
канавковому еталоні. Тепер можемо встановити залежність між глибиною
канавок в рівнях сірого і в міліметрах (див. рис. 14) і використати її для оцінки
глибини дефектів.

30
25 20
глибина, рівні сірого 15 10 5

0
0 0,5 1 1,5 2
глибина, мм
а) б) в)

Рисунок 14 ‒ Виділений канавковий еталон на рентгенографічному
зображенні (а), його усереднений профіль перерізу в рівнях сірого (б) та графік
залежності глибини канавок в рівнях сірого від глибини в мм (в).

Суттєвою проблемою, що виникає при роботі з радіографічними
зображеннями є нерівномірність фону (див рис. 15).
