Page 9 - Avtoreferat Voloshyn 2020
P. 9

9

         ферит  спочатку  зміцнюється,  сягаючи  максимуму  мікротвердості  (Н = 1,76 ГПа)  при
          = 60 хв,  а  потім  знеміцнюється,  досягаючи  при   = 180 хв  початкового  значення

         Н = 1,35 ГПа.  Отже,  підвищення  втомної  витривалості  після  попереднього
         кавітаційного  навантаження  впродовж  60  хв  пов’язали  зі  зміцненням  фериту,  а
         зниження  після  попереднього  кавітаційного  навантаження  тривалістю  180 хв  –  зі
         знеміцненням обох структурних складників та наявністю кавітаційних мікротріщин, що
         скорочує стадію зародження тріщини.
               Корозійно-втомна  витривалість  після  попереднього  кавітаційного  навантаже-
         ння. Водогінна вода значно знизила втомну витривалість сталі 35 (рис. 1, крива 4), а по-
         передня кавітація у водогінній воді за амплітуди А = 45 мкм впродовж 180 хв додатково
         послабила опір сталі корозійній втомі, і тим сильніше, що нижче напруження σ цикліч-
         ного навантаження (крива 5). Це вказує на те, що за цих умов попередньої кавітації на
         поверхні  вже  існують  тріщиновидні  мікродефекти,  оскільки  загалом  зі  зниженням
         напруження σ частка стадії зародження тріщин у загальній довговічності зростає.
               Корозійно-втомна витривалість за сумісної дії кавітації і циклічного наванта-
         ження. За цих умов суттєво посилюється корозійний вплив водогінної води на харак-
         теристики опору сталі втомному руйнуванню. Зокрема, границя корозійної втоми зни-
         зилась удвічі (рис. 1, криві 4, 6), а обмежена довговічність для припорогової області
         навантажень – на порядок.
               Зниження  опору  корозійній  втомі  сталі  35  внаслідок  кавітації  супроводжується
         помітною  зміною  її  ЕХ  поведінки,  яка  проявляється,  насамперед,  у  підвищенні
         інтенсивності корозії та зміні потенціалу корозії кавітованої поверхні (табл. 1): різке
         зміщення в бік позитивніших значень за низької амплітуди кавітації (А = 10 мкм) та
         незначне – за високої (А = 45 мкм). За низької амплітуди кавітації переважає внесок
         зміни  дифузійних  обмежень  корозійного  процесу  через  інтенсивне  перемішування
         середовища, внаслідок чого потенціал зміщується у бік позитивніших значень.



                 Таблиця 1. ЕХ характеристики
               сталі 35 у водогінній воді без та за
            кавітації під час інкубаційного періоду

                                                        2
                Умови         –Ecorr, В  іcorr, мкА/cм
             Без кавітації       0,44           0,35

             Кавітація за
              амплітуди          0,37           0,82
              А = 10 мкм
             Кавітація за

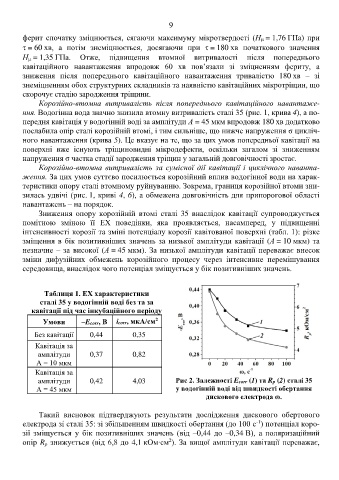

              амплітуди          0,42           4,03           Рис 2. Залежності Ecorr (1) та Rp (2) сталі 35
              А = 45 мкм                                       у водогінній воді від швидкості обертання
                                                                         дискового електрода ɷ.


               Такий  висновок  підтверджують  результати  дослідження  дискового  обертового
                                                                                           -1
         електрода зі сталі 35: зі збільшенням швидкості обертання (до 100 с ) потенціал коро-
         зії  зміщується  у  бік  позитивніших  значень  (від  –0,44  до  –0,34 В),  а  поляризаційний
                                                            2
         опір R p знижується (від 6,8 до 4,1 кОм∙см ). За вищої амплітуди кавітації переважає,
   4   5   6   7   8   9   10   11   12   13   14
