11


                                                                         де      I(х)    ‒     інтенсивність
                                               Дзеркало                  інтерференційної  картини;  I 1,
                                                                         I 2,‒  інтенсивності  опорного  та
                                                 Зразок із ПАХ           зондуючого  променів  відпо-
                         Лазер                                           відно;  d  –  різниця  плеч
                                                                         інтерферометра;  λ  ‒  довжина
                                                                         хвилі       оптичного          випро-
                                                                         мінювання;         h  –  амплітуда

                    Фотоприймач                                          ПАХ;  Λ  –  проекція  довжини
                                                                         поверхневої  акустичної  хвилі
                                                                         на  площину  інтерференційної
                                                                         картини;  ω  –  циклічна  частота
                                     Інтерференційна картина
                                                                         акустичної  хвилі,  t  –  час,  х  –

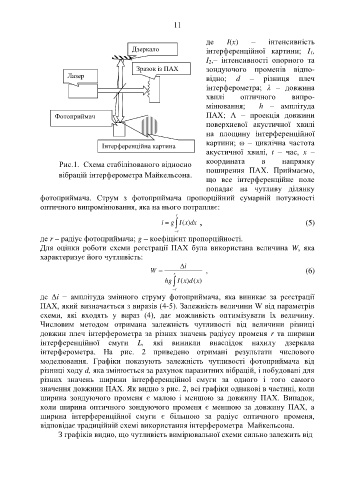

                      Рис.1.  Схема стабілізованого відносно             координата          в      напрямку
                      вібрацій інтерферометра Майкельсона.               поширення  ПАХ.  Приймаємо,
                                                                         що  все  інтерференційне  поле
                                                                         попадає  на  чутливу  ділянку

               фотоприймача.  Струм  з  фотоприймача  пропорційний  сумарній  потужності
               оптичного випромінювання, яка на нього потрапляє:

                                                               r
                                                          i   g  I( x) dx  ,                                                    (5)
                                                              r
               де r ‒ радіус фотоприймача; g ‒ коефіцієнт пропорційності.
               Для  оцінки  роботи  схеми  реєстрації  ПАХ  була  використана  величина  W,  яка
               характеризує його чутливість:
                                                                i
                                                      W      r           ,                                                 (6)

                                                           hg   I( x) d( x)
                                                              r
               де  Δi  −  амплітуда  змінного  струму  фотоприймача,  яка  виникає  за  реєстрації
               ПАХ, який визначається з виразів (4-5). Залежність величини W від параметрів
               схеми,  які  входять  у  вираз  (4),  дає  можливість  оптимізувати  їх  величину.
               Числовим  методом  отримана  залежність  чутливості  від  величини  різниці
               довжин  плеч  інтерферометра  за  різних  значень  радіусу  променя  r  та  ширини
               інтерференційної  смуги  L,  які  виникли  внаслідок  нахилу  дзеркала
               інтерферометра.  На  рис.  2  приведено  отримані  результати  числового
               моделювання.  Графіки  показують  залежність  чутливості  фотоприймача  від
               різниці ходу d, яка змінюється за рахунок паразитних вібрацій, і побудовані для
               різних  значень  ширини  інтерференційної  смуги  за  одного  і  того  самого
               значення довжини ПАХ. Як видно з рис. 2, всі графіки однакові в частині, коли
               ширина  зондуючого  променя  є  малою  і  меншою  за  довжину  ПАХ.  Випадок,
               коли  ширина  оптичного  зондуючого  променя  є  меншою  за  довжину  ПАХ,  а
               ширина  інтерференційної  смуги  є  більшою  за  радіус  оптичного  променя,
               відповідає традиційній схемі використання інтерферометра  Майкельсона.
                      З графіків видно, що чутливість вимірювальної схеми сильно залежить від
