15

руйнування: від сумісної дії розмахів K і K до майже виключної дії розмаху
I
II
K , а далі знову за розмахів K і K за виходу її на поверхню кочення, що
II
II
I
призводить до виникнення вищербини пітингоутворенням (рис. 9в). Підповерхнева
тріщина росте за дії розмаху K , що зумовлює відшарування з подальшим виходом
II
її на поверхню за сумісної дії розмахів K і K (рис. 9г).
I
II

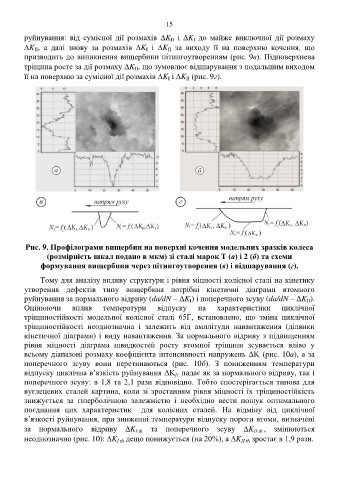

Рис. 9. Профілограми вищербин на поверхні кочення модельних зразків колеса
(розмірність шкал подано в мкм) зі сталі марок Т (а) і 2 (б) та схеми
формування вищербини через пітингоутворення (в) і відшарування (г).

Тому для аналізу впливу структури і рівня міцності колісної сталі на кінетику
утворення дефектів типу вищербина потрібні кінетичні діаграми втомного
руйнування за нормального відриву (da/dN – ΔK ) і поперечного зсуву (da/dN – ΔK ).
I
II
Оцінюючи вплив температури відпуску на характеристики циклічної
тріщиностійкості модельної колісної сталі 65Г, встановлено, що зміна циклічної

тріщиностійкості неоднозначна і залежить від амплітуди навантаження (ділянки
кінетичної діаграми) і виду навантаження. За нормального відриву з підвищенням
рівня міцності діаграма швидкостей росту втомної тріщини зсувається вліво у
всьому діапазоні розмаху коефіцієнта інтенсивності напружень ΔK (рис. 10а), а за
поперечного зсуву вони перетинаються (рис. 10б). З пониженням температури
відпуску циклічна в’язкість руйнування ΔK падає як за нормального відриву, так і
fc
поперечного зсуву: в 1,8 та 2,1 рази відповідно. Тобто спостерігається типова для
вуглецевих сталей картина, коли зі зростанням рівня міцності їх тріщиностійкість
знижується за гіперболічною залежністю і необхідно вести пошук оптимального
поєднання цих характеристик для колісних сталей. На відміну від циклічної
в’язкості руйнування, при зниженні температури відпуску пороги втоми, визначені
за нормального відриву K та поперечного зсуву K ІІ th , змінюються
І th
неоднозначно (рис. 10): K дещо понижується (на 20%), а K ІІ th зростає в 1,9 рази.
І th
