151

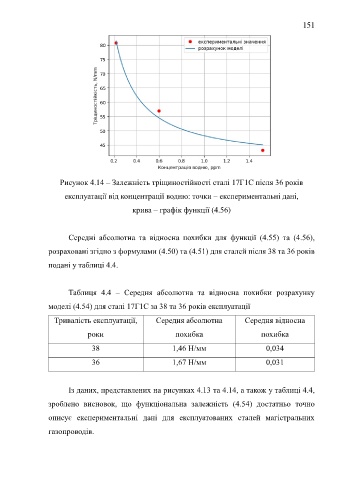

Рисунок 4.14 – Залежність тріщиностійкості сталі 17Г1С після 36 років

експлуатації від концентрації водню: точки – експериментальні дані,

крива – графік функції (4.56)

Середні абсолютна та відносна похибки для функції (4.55) та (4.56),

розраховані згідно з формулами (4.50) та (4.51) для сталей після 38 та 36 років

подані у таблиці 4.4.

Таблиця 4.4 – Середня абсолютна та відносна похибки розрахунку

моделі (4.54) для сталі 17Г1С за 38 та 36 років експлуатації

Тривалість експлуатації, Середня абсолютна Середня відносна

роки похибка похибка

38 1,46 Н/мм 0,034

36 1,67 Н/мм 0,031

Із даних, представлених на рисунках 4.13 та 4.14, а також у таблиці 4.4,

зроблено висновок, що функціональна залежність (4.54) достатньо точно

описує експериментальні дані для експлуатованих сталей магістральних

газопроводів.
