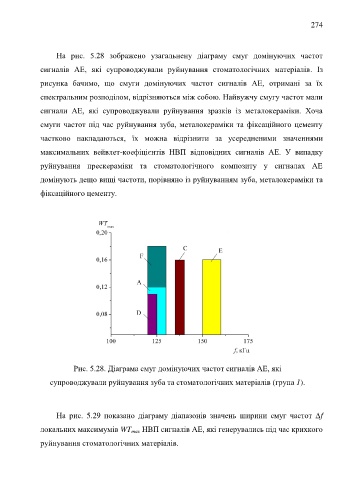

На рис. 5.28 зображено узагальнену діаграму смуг домінуючих частот
сигналів АЕ, які супроводжували руйнування стоматологічних матеріалів. Із
рисунка бачимо, що смуги домінуючих частот сигналів АЕ, отримані за їх
спектральним розподілом, відрізняються між собою. Найвужчу смугу частот мали
сигнали АЕ, які супроводжували руйнування зразків із металокераміки. Хоча
смуги частот під час руйнування зуба, металокераміки та фіксаційного цементу
частково накладаються, їх можна відрізнити за усередненими значеннями
максимальних вейвлет-коефіцієнтів НВП відповідних сигналів АЕ. У випадку
руйнування прескераміки та стоматологічного композиту у сигналах АЕ
домінують дещо вищі частоти, порівняно із руйнуванням зуба, металокераміки та
фіксаційного цементу.
Рис. 5.28. Діаграма смуг домінуючих частот сигналів АЕ, які
супроводжували руйнування зуба та стоматологічних матеріалів (група 1).
На рис. 5.29 показано діаграму діапазонів значень ширини смуг частот ∆f
локальних максимумів WT max НВП сигналів АЕ, які генерувались під час крихкого
руйнування стоматологічних матеріалів.
