53

базовій постановці головним силовим чинником прийнято внутрішній тиск.

Умови закріплення задають так, щоб усунути жорсткі переміщення моделі як

тіла і водночас не створити штучної концентрації напружень у зоні дефекту.

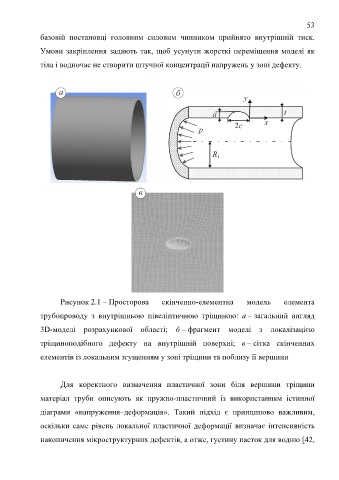

Рисунок 2.1 – Просторова скінченно-елементна модель елемента

трубопроводу з внутрішньою півеліптичною тріщиною: а – загальний вигляд

3D-моделі розрахункової області; б – фрагмент моделі з локалізацією

тріщиноподібного дефекту на внутрішній поверхні; в – сітка скінченних

елементів із локальним згущенням у зоні тріщини та поблизу її вершини

Для коректного визначення пластичної зони біля вершини тріщини

матеріал труби описують як пружно-пластичний із використанням істинної

діаграми «напруження–деформація». Такий підхід є принципово важливим,

оскільки саме рівень локальної пластичної деформації визначає інтенсивність

накопичення мікроструктурних дефектів, а отже, густину пасток для водню [42,
