Page 75 - Дисертація_Сободош_Наталія_Йосипівна

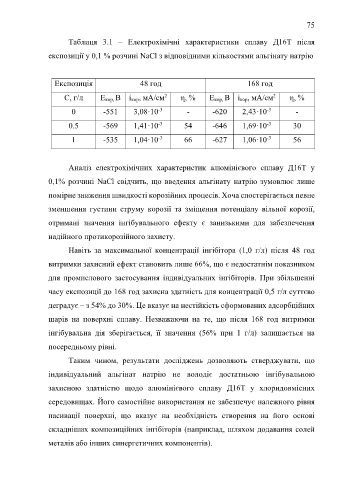

75

Таблиця 3.1 – Електрохімічні характеристики сплаву Д16Т після

експозиції у 0,1 % розчині NaCl з відповідними кількостями альгінату натрію

Експозиція 48 год 168 год

2
2
С, г/л E кор, В і кор, мA/см η, % E кор, В і кор, мA/см η, %
-3
-3
0 -551 3,08·10 - -620 2,43·10 -
-3
-3
0.5 -569 1,41·10 54 -646 1,69·10 30
1 -535 1,04·10 66 -627 1,06·10 56
-3
-3

Аналіз електрохімічних характеристик алюмінієвого сплаву Д16Т у

0,1% розчині NaCl свідчить, що введення альгінату натрію зумовлює лише

помірне зниження швидкості корозійних процесів. Хоча спостерігається певне

зменшення густини струму корозії та зміщення потенціалу вільної корозії,

отримані значення інгібувального ефекту є занизькими для забезпечення

надійного протикорозійного захисту.

Навіть за максимальної концентрації інгібітора (1,0 г/л) після 48 год

витримки захисний ефект становить лише 66%, що є недостатнім показником

для промислового застосування індивідуальних інгібіторів. При збільшенні

часу експозиції до 168 год захисна здатність для концентрації 0,5 г/л суттєво

деградує – з 54% до 30%. Це вказує на нестійкість сформованих адсорбційних

шарів на поверхні сплаву. Незважаючи на те, що після 168 год витримки

інгібувальна дія зберігається, її значення (56% при 1 г/л) залишається на

посередньому рівні.

Таким чином, результати досліджень дозволяють стверджувати, що

індивідуальний альгінат натрію не володіє достатньою інгібувальною

захисною здатністю щодо алюмінієвого сплаву Д16Т у хлоридовмісних

середовищах. Його самостійне використання не забезпечує належного рівня

пасивації поверхні, що вказує на необхідність створення на його основі

складніших композиційних інгібіторів (наприклад, шляхом додавання солей

металів або інших синергетичних компонентів).
