амплітуди вищих гармонік, особливо, 6, 13 і 15 гармоніки. Такі зміни
гармонічного складу суттєво змінюють часову форму детермінованих коливань,
яка описується інтерполяційною формулою (4.5). На першій і другій стадії вона
є близькою до форми гармонічного коливання (рис. 4.17 а, б), а на третій –
(рис. 4.17в) має короткі потужні викиди на періоді, які можуть бути зумовлені
різкими змінами профілів контактуючих поверхонь.
а)
б)
в)

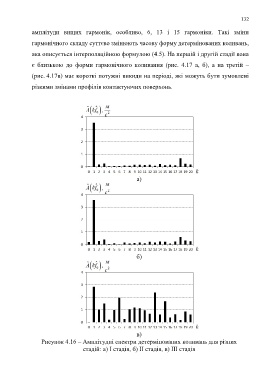

Рисунок 4.16 – Амплітудні спектри детермінованих коливань для різних
стадій: а) І стадія, б) ІІ стадія, в) ІІІ стадія
амплітуди вищих гармонік, особливо, 6, 13 і 15 гармоніки. Такі зміни
гармонічного складу суттєво змінюють часову форму детермінованих коливань,
яка описується інтерполяційною формулою (4.5). На першій і другій стадії вона
є близькою до форми гармонічного коливання (рис. 4.17 а, б), а на третій –
(рис. 4.17в) має короткі потужні викиди на періоді, які можуть бути зумовлені
різкими змінами профілів контактуючих поверхонь.
а)
б)
в)
Рисунок 4.16 – Амплітудні спектри детермінованих коливань для різних
стадій: а) І стадія, б) ІІ стадія, в) ІІІ стадія
